태양열온수기 시공

시공에서 품질을 좌우하는 부분은 어디인가요?

가장 중요한 부분은 지지구조의 고정과 방수입니다. 집열기는 바람과 적설을 받는 설비라 앵커 위치와 고정 강도가 부족하면 이탈이나 변형이 생기고, 관통부 방수가 허술하면 지붕 누수로 이어집니다.

다음은 배관 보온과 경사입니다. 보온이 얇거나 이음부가 벌어져 있으면 열이 새고, 배관 경사가 맞지 않으면 공기가 고여 순환이 불안정해질 수 있습니다.

지지구조에 쓰이는 자재의 부식 방지 상태도 품질의 일부입니다. 해안가나 습기가 많은 지역에서는 볼트와 앵커의 재질에 따라 몇 해 뒤 녹이 번지는 정도가 크게 달라질 수 있습니다.

지지구조와 집열기 사이의 체결 토크, 배관 지지대 간격, 단열재 마감 방향도 숙련도가 드러나는 부분입니다. 눈에 잘 띄지 않는 곳일수록 마감 상태를 사진으로 남기는 업체가 믿을 만합니다.

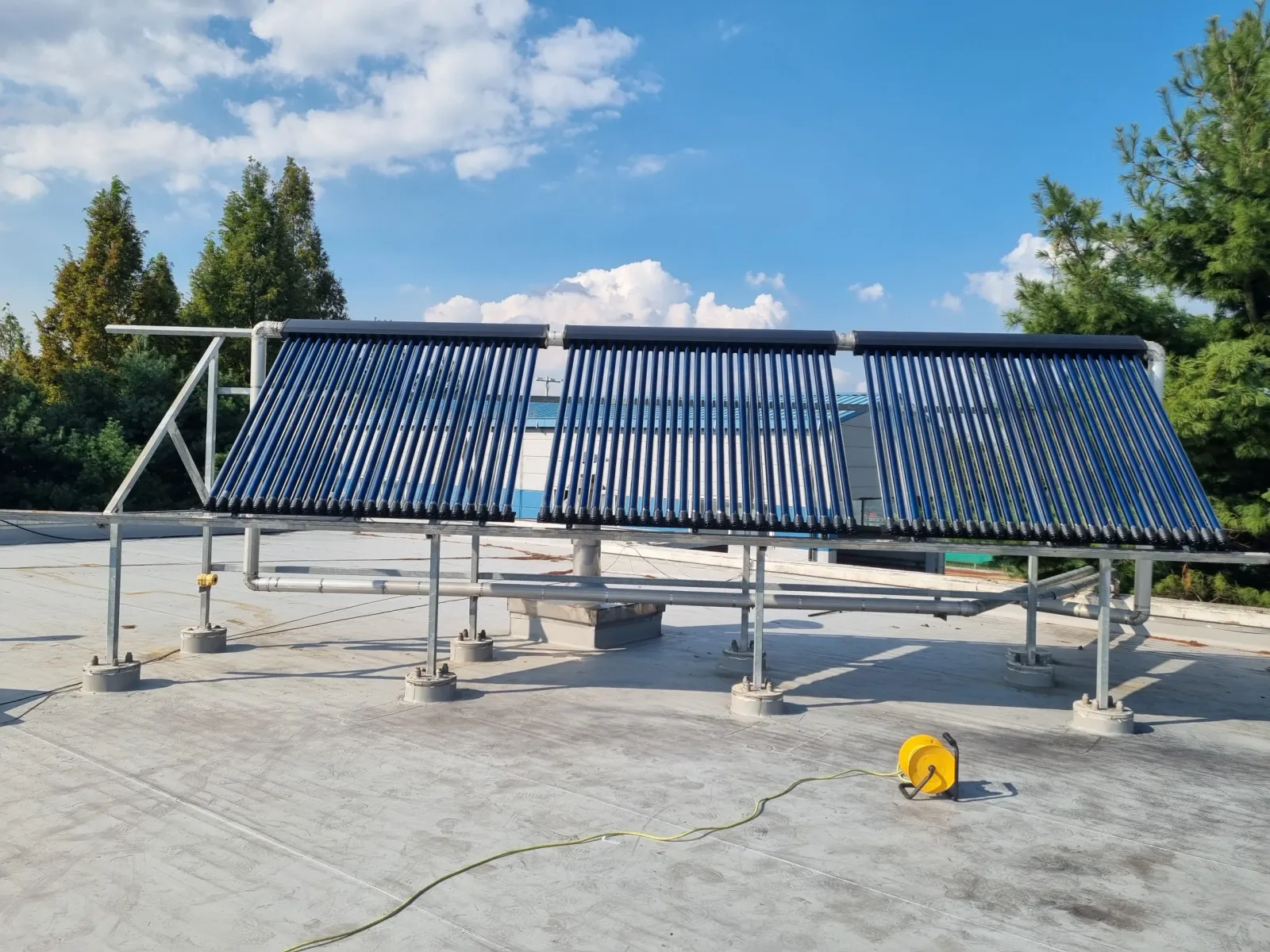

• 지지구조 앵커와 고정 상태
• 지붕 관통부 방수

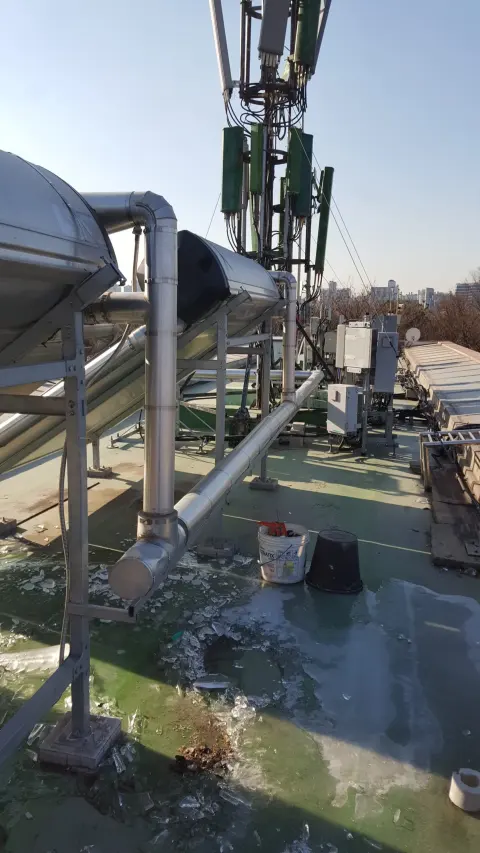

• 배관 보온 두께와 이음부
• 공기빼기 위치와 경사

시공 공정별 점검 포인트

시공 중 안전은 어떻게 관리되나요?

지붕 위 작업은 추락 위험이 크기 때문에 안전대와 작업 발판, 자재 인양 방법을 미리 정하고 진행합니다. 비나 강풍, 결빙이 있는 날은 작업을 미루는 것이 원칙입니다.

집열기는 햇빛이 있으면 표면 온도가 크게 올라 화상 위험이 있습니다. 그래서 덮개로 가리거나 일사가 약한 시간대에 배관을 연결하는 등 작업 시간을 조정합니다.

자재를 올리고 내리는 중 낙하 사고를 막기 위해 하부 통행을 통제하는 것도 시공 안전의 일부입니다. 작업 구역을 표시하고 거주자와 이웃에게 통행 주의를 알리는지 확인해 보세요.

전기 작업과 배관 작업이 같은 날 겹치지 않도록 공정을 나누는 것도 안전 관리의 하나입니다. 누수 시험 중에 전원을 연결하는 일이 없도록 순서를 지켜야 합니다.

시공이 끝난 뒤 무엇을 확인하나요?

충전과 순환 시험에서 누수, 소음, 공기 혼입, 온도 상승을 확인합니다. 제어기가 설정한 차온 조건에서 펌프가 정상적으로 켜지고 꺼지는지도 봐야 합니다.

안전밸브 방출 경로와 팽창탱크 압력, 보조열원 연동 동작까지 점검해야 완료로 볼 수 있습니다. 확인 내용은 작업 기록으로 남겨 두면 이후 점검 때 기준이 됩니다.

시운전은 맑은 날 낮 시간대에 하는 경우가 많아 햇빛이 약한 날에는 확인 항목이 제한될 수 있습니다. 제어기 동작과 순환은 날씨와 상관없이 확인하되 온도 상승은 나중에 다시 관찰하기도 합니다.

시운전 후 일정 시간이 지나 다시 압력을 확인하는 재점검까지 해 주면 초기 미세 누수를 거를 수 있습니다. 압력이 안정되는 데 시간이 걸리는 설비도 있습니다.

태양열온수기 시공 관련 시스템 구성도

1. 집열기태양열을 모아 열매체를 데움
2. 배관·순환계통펌프·밸브로 열매체를 순환
3. 열교환·축열축열조에 열을 전달해 저장
4. 보조열원일사가 부족할 때 보일러 등으로 보완
5. 온수 공급샤워·급탕 등 사용처로 공급

일반적인 원리를 설명하는 도식이며 특정 현장의 설비가 아닙니다. 시스템 방식(일체형·분리형, 자연순환·강제순환 등)에 따라 구성은 달라질 수 있습니다.

시공 품질 차이는 시간이 지나면 어떻게 나타나나요?

시공이 부실하면 처음에는 잘 작동하다가 계절을 한두 번 지나며 문제가 드러납니다. 배관 보온이 벗겨지면 열 손실과 동파가 생기고, 접합부가 느슨하면 미세한 누수가 압력 저하로 이어집니다.

방수가 약한 관통부는 비가 많이 오는 시기에 지붕 누수로 나타나고, 고정이 약한 지지구조는 강풍 후에 기울거나 흔들립니다. 이런 문제는 설비 자체보다 시공 마감에서 비롯되는 경우가 많습니다.

그래서 시공 후 첫 겨울과 첫 장마철 뒤에 한 번 점검을 받아 두면 초기 하자를 일찍 찾을 수 있습니다. 작은 이상도 기록해 두면 원인 파악에 도움이 됩니다.

시공 진행 단계

1. 자재 점검반입된 부품이 계획한 구성과 일치하는지 확인합니다.
2. 구조 시공지지구조를 고정하고 관통부 방수를 먼저 처리합니다.
3. 설비 설치집열기와 축열조, 펌프를 설치하고 배관을 연결합니다.
4. 보온·배선배관을 보온하고 센서와 제어기를 결선합니다.
5. 시운전충전 후 누수와 순환, 제어 동작을 점검하고 기록합니다.
